大气中的氮氧化物（NOx）是二次气溶胶和臭氧形成的重要前体物。因此，开发高效的NOx光催化控制技术对大气污染防治具有重要意义。铋（Bi）元素在地壳中储量丰富，具有很高的环境材料利用价值。Bi单质有效质量小、平均自由程大、带隙重叠小，前期的研究结果表明其具有较好的等离子体效应。但由于其自身结构缺陷，等离子体Bi存在氧化能力弱、活性氧物种少、电子迁移率低等问题，限制了其光催化去除NOx的实际应用。 中国科学院地球环境研究所黄宇研究员团队联合西安交通大学、香港理工大学等科研团队，通过低温化学刻蚀技术，制备具有均一介孔结构的等离子体Bi纳米球（图1）。与常规介孔结构相比，该Bi球孔径分布窄（3.2-3.9 nm）且费米能级位置低、氧化能力强，光催化活性显著提高。在可见光照射下，该Bi纳米球去除NOx效率提升了16%，且抑制了有毒副产物的生成（图2）。该研究成果发表在Chemical Engineering Journal（2021, 406, 126910）。进一步地，针对等离子体Bi表面易氧化生成无定形Bi2O3，导致其自身热电子传输和光催化活性氧物种生成受到抑制等问题，团队利用尿素作为炭源，经过二次水热法，将单质Bi球表面无定形Bi2O3转化为结晶Bi2O2CO3，制备出Bi@Bi2O2CO3核壳结构（图3）。结晶Bi2O2CO3作为Bi等离子体热电子传输通道，可有效实现电子的快速迁移，在催化剂表面产生丰富的活性氧物种，从而提高氧化NOx能力（图4）。该研究成果发表在Chemical Engineering Journal（2021, 420, 129814）。
以上系列成果张朋博士为论文第一作者，黄宇研究员和曹军骥研究员为论文共同通讯作者。该工作得到国家重点研发计划“纳米专项”、国家自然科学基金和中科院战略性先导科技专项支持。
Peng Zhang, Yu Huang*, Yongfang Rao, Meijuan Chen, Xinwei Li, Wingkei Ho, Shuncheng Lee, Junji Cao*, Chemical etching fabrication of uniform mesoporous Bi@Bi2O3 nanospheres with enhanced visible light-induced photocatalytic oxidation performance for NOx. Chemical Engineering Journal. 2021.406, 126910.
论文链接：https://www.sciencedirect.com/science/article/pii/S1385894720330382
Peng Zhang, Yongfang Rao, Yu Huang*, Meijuan Chen, Tingting Huang, Wingkei Ho, Shuncheng Lee, Junbo Zhong, Junji Cao*, Transformation of amorphous Bi2O3 to crystal Bi2O2CO3 on Bi nanospheres surface for photocatalytic NOx oxidation: Intensified hot-electron transfer and reactive oxygen species generation. Chemical Engineering Journal. 2021.420, 129814.
论文链接：https://www.sciencedirect.com/science/article/pii/S1385894721013991

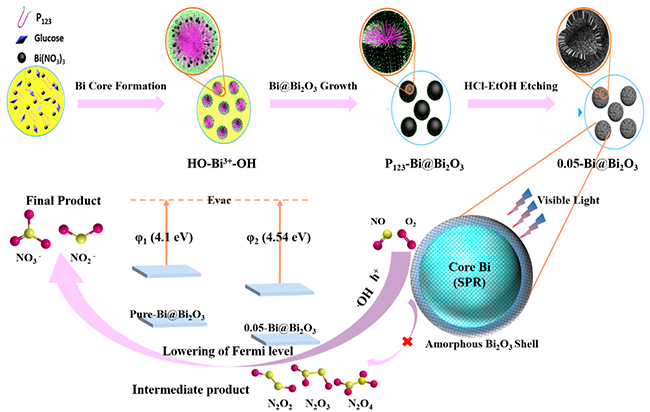

图1. 均一介孔Bi纳米球制备及结构示意图

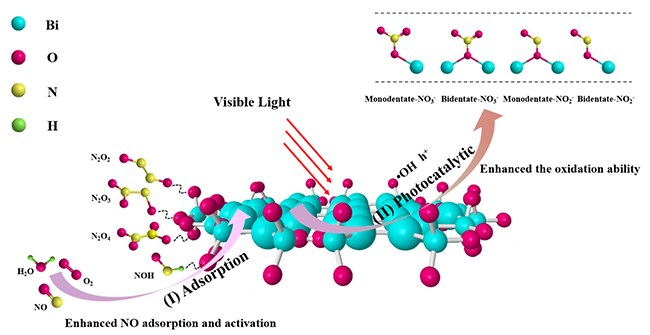

图2. 均一介孔Bi纳米球光催化降解NOx反应机理图

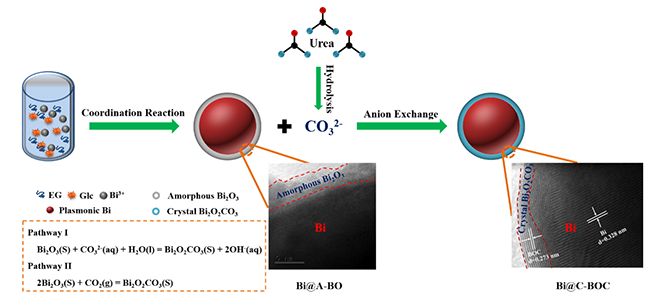

图3. Bi@Bi2O2CO3核壳结构制备示意图

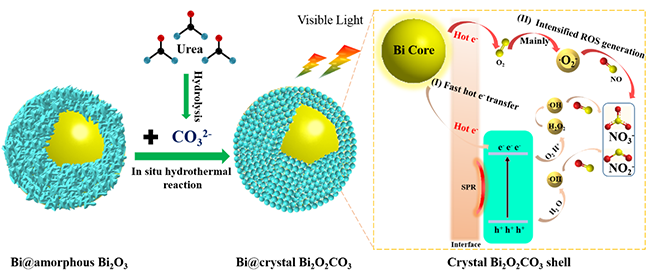

图4. Bi@Bi2O2CO3核壳结构光催化降解NOx反应机理图
